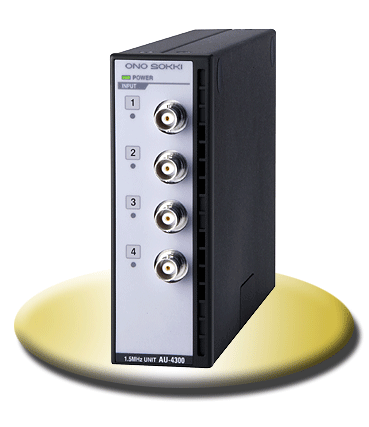

AU-4300噪音計

時間： 2013-11-25　

AU-4300噪音計，電話：020-32056193，傳真：020-82348703

可以進行14位高精度A/D變換

3.84MHz高速采樣的多通道數據

動態范圍為85dB

長時間收錄到計算機(PC)硬盤(HD) 上

這是一臺最適合于100kHz以上的頻率解析或時間軸波形解析的高速采樣數字變換裝置。能用于超聲波儀器及其工具、振動元件、MEMS等高速振動體的性能測量過程中的時間軸波形觀測及作為FFT分析用的輸入單元使用。

裝有3.84MHz采樣器(FFT分析量程＝1.5MHz)、14位A/D轉換器、振幅平直度為±0.5dB、通道間的相位精確度為±5度、動態范圍為85dB typ。

除掉具有能對FFT監視器等簡單的解析功能之專用收錄軟件AU-0402之外，還可使用測量處理軟件Repolyzer2或LV-0910振動分析軟件，作高級分析。另外，能從收錄的時間系列數據中，抽出必要的數據，也可用Oscope Professional進行有效的，高速數據分析及評價。

AU-4300高速采樣數據變換裝置，能滿足客戶的多種多樣測試用途，單體或幾臺自由組合，單通道或多通道地，任意組合使用。

特點：由于采樣頻率為3.84 MHz及使用14 位 A/D變換器，能滿足1.5 MHz的FFT分析量程及85 dB的動態范圍。

利用SYNC電纜，最多4臺可同步收錄。
采用IEEE1394總線，能穩定進行高速數據傳送。
除AU-0402專用數據處理軟件之外，還可利用XN-8100 Repolyzer或LV-0910振動分析軟件(對應AU-4300版本)進行高級解析，也可用O-Scope Professional對時間系列數據進行解析。

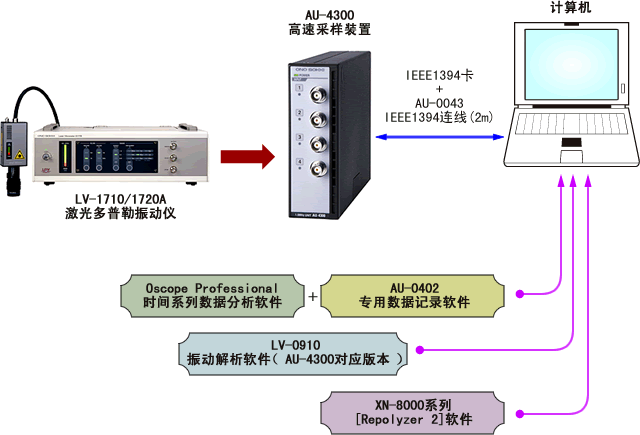

構成例

構成例

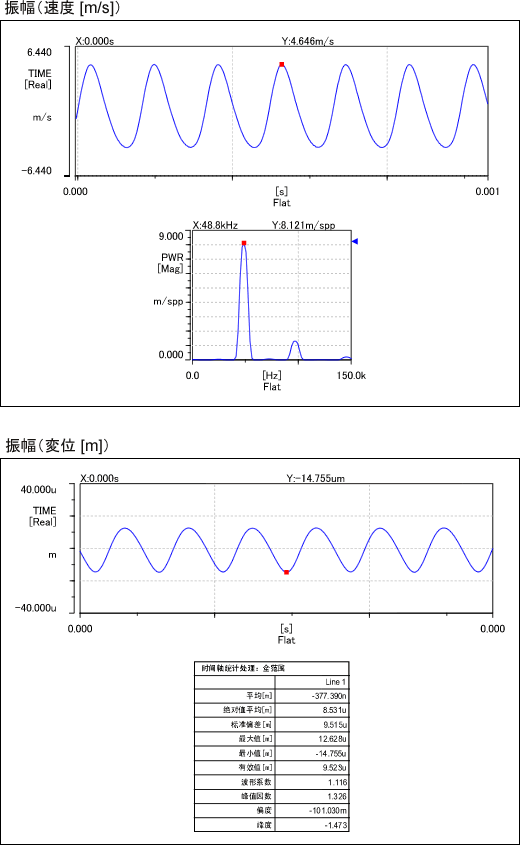

■用于超聲波儀器及工具的振幅測量

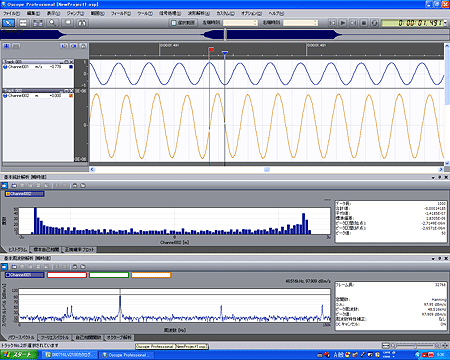

■利用Oscope Pro進行頻率分析

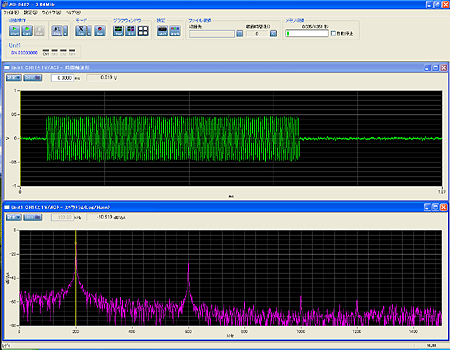

■ AU-0402記錄軟件

壓電元件超聲波脈沖振動波形的收錄
(LV-1710激光多普勒振動儀＋AU-4300＋AU-0402)

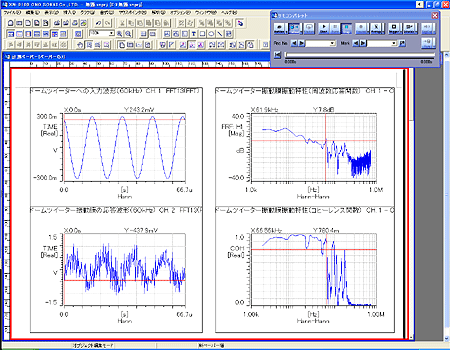

■ XN-8000系列「Repolyzer」(2.3版本以上)

穹面揚聲器振動膜的振動波形與效率響應測量
(LV-1710激光多普勒振動計＋AU-4300＋XN-8000系列「Repolyzer」)

概要規格

模擬信號輸入部

通道數 4

輸入接插件 CO2型(BNC)

輸入形式單端

輸入阻抗約 1 MΩ

輸入耦合 AC 或 DC (AC截止頻率＝0.5Hz、－3dB)

輸入電壓量程 ±0.1、±1、±2、±5、±10 V (5 檔)

輸入電平監視點設定輸入量程的約95%以上，紅色LED點亮

輸入頻帶(量程) DC ～ 1.5MHz(采樣時鐘：3.84MHz)
DC ～ 750kHz(采樣時鐘：1.92MHz)
DC ～ 375kHz(采樣時鐘：960kHz)
DC ～ 187.5kHz(采樣時鐘：480kHz)
DC ～ 75kHz(采樣時鐘：192kHz)

頻率量程 3.84MHz/1.92MHz/960kHz/480kHz/192kHz

A/D位數 14位

動態范圍 85dB(±0.1V量程時為80dB)

通道間增益準確度
(同一單元內) ±0.3 dB (同一電壓量程、10kHz～1.5MHz)

通道間增益準確度
(同一單元內) ±8°以內(0.1V量程、10kHz～1.5MHz)
±5°以內(0.1V量程以外、10kHz～1.5MHz)

串音 -80dB 以下(在400kHz時)

振幅均勻性 ±0.5 dB

混淆現象 -90 dB 以下

聯動工作規格

連動臺數最大4單元(使用選購件 IEEE1394電纜及連動用電纜)
(受接口速度限制)

輸入接插件微小型插座、及HR10A-7R-6S(日本廣瀨電機公司制)

輸出接插件微小型插座、及HR10A-7R-6S(日本廣瀨電機公司制)

采樣同步化利用AU-0411 同步采樣選購件，使A/D 變換器動態范圍在±1個采樣周期內同步化

接口(IEEE1394)

接口數 2(最多可連4個單元)

使用接插件帶6針鎖緊(不鎖緊也可用電纜)

一般規格

使用溫度范圍 0 ～ 40℃(單元單體)

保存溫度范圍 -10 ～ 50℃(單元單體)

電源 AC/DC適配器(使用STD-1533PA 時：AC100 ～ 240V)、或DC: 9 ～ 18 V

消耗電力約 700 mA (DC 16 V 時)

外形尺寸 44(W)×132.5(H)×222.5(D) mm(突起部分除外)

重量約 700 g

選購件

STD-1533PA AC適配器

AU-0043 IEEE1394電纜(2m)

AU-0044 SYNC電纜

推薦IEEE卡：REX-CFW3H(PC卡)、REX-PFW4H(PCI接口)＜拉德科社製＞

AU-0402收錄儀軟件

LV-0910振動分析軟件(與AU-4300對應軟件)

XN-8000系列 [ Repolyzer 2 ] 軟件

Oscope Professional時間系列數據解析工具

■ AU-0402 記錄軟件

最大連接單元數	4
波形監視器種類	時間軸，功率譜
FFT監視器頻率量程	1.5MHz、750kHz、375kHz、187.5kHz、75kHz
FFT采樣點數	256、512、1024、2048、4096、8192
最大收錄數據量	硬盤(HDD)容量、或OS支持容量，都有可能滿足
保存文件格式	獨自文件格式(au43形式)
變換文件格式	wave形式、ORF格式、CSV格式
采用操作系統OS	Windows XP
CPU	Core 2 Duo 2GHz以上
內存	512MB以上

同類產品

模擬信號輸入部
通道數	4
輸入接插件	CO2型(BNC)
輸入形式	單端
輸入阻抗	約 1 MΩ
輸入耦合	AC 或 DC (AC截止頻率＝0.5Hz、－3dB)
輸入電壓量程	±0.1、±1、±2、±5、±10 V (5 檔)
輸入電平監視點	設定輸入量程的約95%以上，紅色LED點亮
輸入頻帶(量程)	DC ～ 1.5MHz(采樣時鐘：3.84MHz) DC ～ 750kHz(采樣時鐘：1.92MHz) DC ～ 375kHz(采樣時鐘：960kHz) DC ～ 187.5kHz(采樣時鐘：480kHz) DC ～ 75kHz(采樣時鐘：192kHz)
頻率量程	3.84MHz/1.92MHz/960kHz/480kHz/192kHz
A/D位數	14位
動態范圍	85dB(±0.1V量程時為80dB)
通道間增益準確度 (同一單元內)	±0.3 dB (同一電壓量程、10kHz～1.5MHz)
通道間增益準確度 (同一單元內)	±8°以內(0.1V量程、10kHz～1.5MHz) ±5°以內(0.1V量程以外、10kHz～1.5MHz)
串音	-80dB 以下(在400kHz時)
振幅均勻性	±0.5 dB
混淆現象	-90 dB 以下
聯動工作規格
連動臺數	最大4單元(使用選購件 IEEE1394電纜及連動用電纜) (受接口速度限制)
輸入接插件	微小型插座、及HR10A-7R-6S(日本廣瀨電機公司制)
輸出接插件	微小型插座、及HR10A-7R-6S(日本廣瀨電機公司制)
采樣同步化	利用AU-0411 同步采樣選購件，使A/D 變換器動態范圍在±1個采樣周期內同步化
接口(IEEE1394)
接口數	2(最多可連4個單元)
使用接插件	帶6針鎖緊(不鎖緊也可用電纜)
一般規格
使用溫度范圍	0 ～ 40℃(單元單體)
保存溫度范圍	-10 ～ 50℃(單元單體)
電源	AC/DC適配器(使用STD-1533PA 時：AC100 ～ 240V)、或DC: 9 ～ 18 V
消耗電力	約 700 mA (DC 16 V 時)
外形尺寸	44(W)×132.5(H)×222.5(D) mm(突起部分除外)
重量	約 700 g
選購件	STD-1533PA AC適配器 AU-0043 IEEE1394電纜(2m) AU-0044 SYNC電纜推薦IEEE卡：REX-CFW3H(PC卡)、REX-PFW4H(PCI接口)＜拉德科社製＞ AU-0402收錄儀軟件 LV-0910振動分析軟件(與AU-4300對應軟件) XN-8000系列 [ Repolyzer 2 ] 軟件 Oscope Professional時間系列數據解析工具
