UTG9010D DDS全數字合成任意波形發生器

時間： 2014-01-10　

【簡單介紹】 電話：020-82348520 13725260653

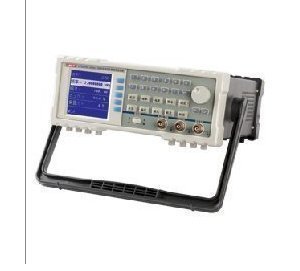

優利德 UTG9010D DDS 全數字合成任意波形信號發生器

【詳細說明]

優利德 UTG9010D DDS 全數字合成任意波形信號發生器

技術指標

技術指標 UTG9010D （原UT9010D）
基本功能	量程
上限頻率	10 MHz
雙通道輸出特性	通道A :幅度（至開路）2mVρρ～20Vρρ,（至50 Ω）1mVρρ～10Vρρ。輸出阻抗 50Ω，調節細度 5%,正弦平坦度 5%,直流偏置 -100%～100% 峰值。通道B :機內波形，幅度（至開路）200mVρρ～20Vρρ，輸出阻抗：600 Ω，頻率范圍：0.1Hz～20kHz。
頻率特性	正弦波:1μHz～儀器上限頻率,方波:1μHz～5MHz,其它波形:1μHz～1MHz,最高分辨率:0.1μHz或8位數字,長期穩定度:50ρρm （0℃~40℃）, 短期穩定度:1ρρm （開機熱穩定后）, 精度:0.4Hz （>100Hz）,0.1μHz （<100mHz）。
頻率計	測頻范圍：1Hz～100MHz，輸入信號：>100mV。
函數波形	基本波形：正弦，方波，三角波，升斜坡，降斜坡，隨機噪聲， SIN（X）/X，升指數，降指數，脈沖波，可擴展36種波形。
正弦波，諧波失真	50 Ω負載, 1Vρρ輸出：< 20kHz -60dBc, 20kHz～1MHz -50dBc, 1MHz～10MHz -40dBc, 10MHz～20MHz -30dBc。
貯存深度s	32 K，4組任意波形。
頻率參數調制方式	線性和對數掃頻、FSK、ASK、PSK、FM，內、外調頻，調幅，調相等十多種調制方式。掃頻范圍 1Hz～儀器上限頻率，最小步進 1Hz，掃頻速率 10ms～10s 。 FSK、 PSK、 ASK、 BURST：脈寬、間隔 10μs～100s，載波頻率 1Hz～儀器上限頻率，相位 -360～360度，觸發脈沖數量 1 ～ 65535。
觸發方式	掃頻、FSK、PSK、ASK和BURST脈沖，可實現手動單次觸發和外部電平或邊沿觸發。
信號特性	方波：（50Ω負載 1Vρρ輸出），升降時間 <15ns，過沖 <5%，不對稱性1%+20ns。脈沖波，三角波、斜波：線性（1kHz） <0.1%。
數字脈沖	輸出端口：ASK時，同步輸出口，電平TTL，脈寬tw ：10μs< tw <100s，間隔ts ：10μs< ts <100s。
內調幅	調制/載波:機內波形（方波除外），載波頻率為 1μHz～儀器上限頻率，調制頻率 100mHz～20kHz，調制頻率穩定度 50ρρm，調幅深度 0%～100%。
外調幅	輸入電阻 1kΩ，調幅深度受控于本機輸出幅度和外調制信號幅度。
內調頻	調制/載波為機內波形，載波頻率及頻率偏移范圍為 1Hz～儀器上限頻率，調制頻率 100mHz～10kHz，調制頻率穩定度 50ρρm。
內調相	載波波形有正弦和方波,載波頻率為1Hz～儀器上限頻率,調制波形為機內波形,調制頻率 100mHz～10kHz,調制頻率穩定度50ρρm,最大相位偏移 360度。
接口	標準配置：RS-232，選配：USB和GPIB。
占空比	0.1%～99.9% （<10kHz），1%～99% （<100kHz），3%～97% （<1MHz）。
設計特點	全數字化設計，所有參數軟件校準，人性化菜單操作方式。

一般特征
LCD尺寸	62×62 mm
機身顏色	象牙白+灰色
機身重量	約2.5kg
機身尺寸	320（深）×240（寬）x100（高）mm
標準配件	雙Q9連接線，電源線
標準包裝	彩箱，中文說明書
標準包裝數量	6臺
標準包裝尺寸	660（長）×410（寬）×600（高）mm
標準包裝毛重	約18kg
